Опис FNIRSI DSO-TC3 – цифровий осцилограф, тестер компонентів та генератор сигналів 3-в-1

FNIRSI DSO-TC3 – цифровий осцилограф, тестер компонентів та генератор сигналів 3-в-1

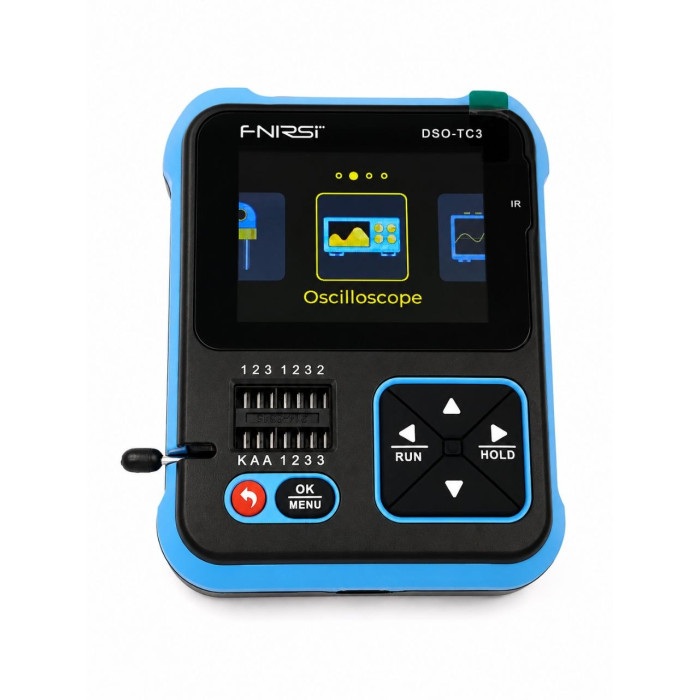

FNIRSI DSO-TC3 — багатофункціональний портативний прилад, який поєднує в собі цифровий осцилограф, тестер електронних компонентів та генератор сигналів. Пристрій оснащений кольоровим 2.4-дюймовим дисплеєм, вбудованим акумулятором та зручним інтерфейсом керування.

Прилад автоматично визначає та тестує транзистори, MOSFET, діоди, стабілітрони, тиристори, резистори, конденсатори, котушки індуктивності та інші компоненти. Вбудований осцилограф дозволяє аналізувати аналогові та цифрові сигнали з частотою дискретизації до 10 MSa/s.

Генератор сигналів підтримує шість типів вихідних сигналів, що робить FNIRSI DSO-TC3 універсальним інструментом для ремонту електроніки, діагностики плат, навчання та лабораторних робіт.

Додатково доступні функції перевірки провідності, вимірювання напруги, ІЧ-декодування, тестування датчиків DS18B20 і DHT11, а також автоматичне калібрування.

Характеристики

Загальні характеристики

Бренд: FNIRSI

Модель: DSO-TC3

Тип пристрою: Осцилограф + тестер компонентів + генератор сигналів

Дисплей: кольоровий ЖК 2.4"

Живлення: вбудований літієвий акумулятор

Зарядка: USB Type-C, 5 В

Розміри: 79 × 103 × 31 мм

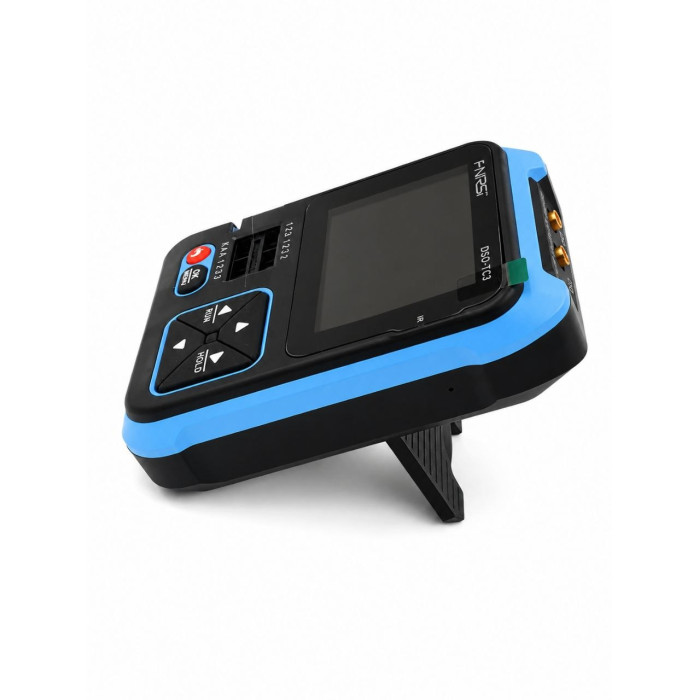

Підставка: складна універсальна

Осцилограф

Частота дискретизації: 10 MSa/s

Аналогова смуга пропускання: 500 кГц

Вхідний опір: 1 МОм

Тип підключення: AC/DC

Максимальна вимірювана напруга:

1× щуп — до 40 В

10× щуп — до 400 В

Вертикальна чутливість: 10 мВ – 10 В

Горизонтальна розгортка: 1 мкс – 10 с

Режими тригера:

Auto

Normal

Single

Тип тригера:

по наростаючому фронту

по спадаючому фронту

Автоматичні вимірювання:

Vmax

Vmin

Vpp

Vavg

Vrms

Частота

Скважність

Період

Тестер компонентів

Визначає та вимірює:

NPN транзистори

PNP транзистори

MOSFET

JFET

IGBT

Тиристори (SCR)

Симістори

Діоди

Подвійні діоди

Стабілітрони

Резистори

Конденсатори

Індуктивності

Батарейки

Діапазони вимірювань:

Опір: 0.01 Ω – 50 МОм

Ємність: 25 пФ – 100 мФ

Індуктивність: 10 мкГн – 1000 Гн

Напруга батарей: 0.1 – 4.5 В

Стабілітрони: до 32 В

Генератор сигналів

Підтримувані форми сигналу:

Синусоїда

Квадратний сигнал

Імпульсний сигнал

Трикутний сигнал

Пила

Постійна напруга (DC)

Максимальна частота: 10 кГц

Амплітуда: до 3.3 В

Додаткові функції

Перевірка провідності зі звуковою індикацією

Вимірювання напруги 0–40 В

ІЧ-декодер NEC

Тест датчика температури DS18B20

Тест датчика температури та вологості DHT11

Автоматична калібровка

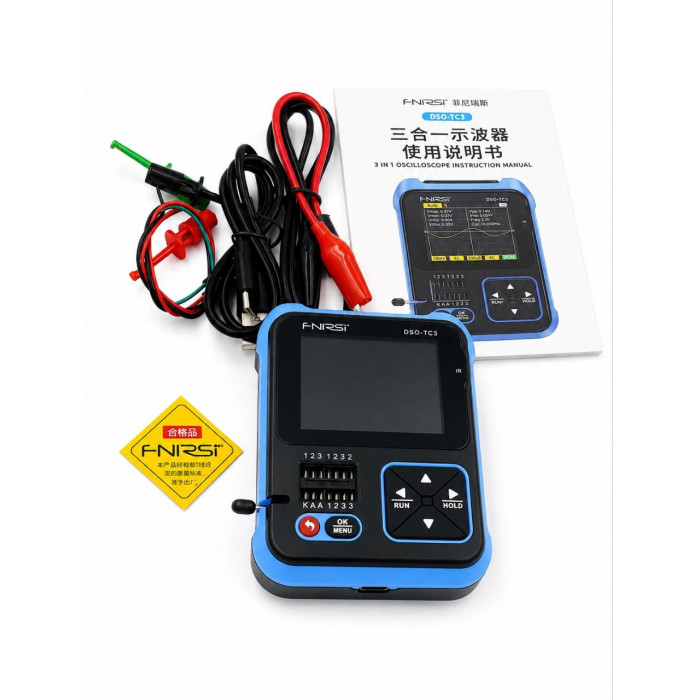

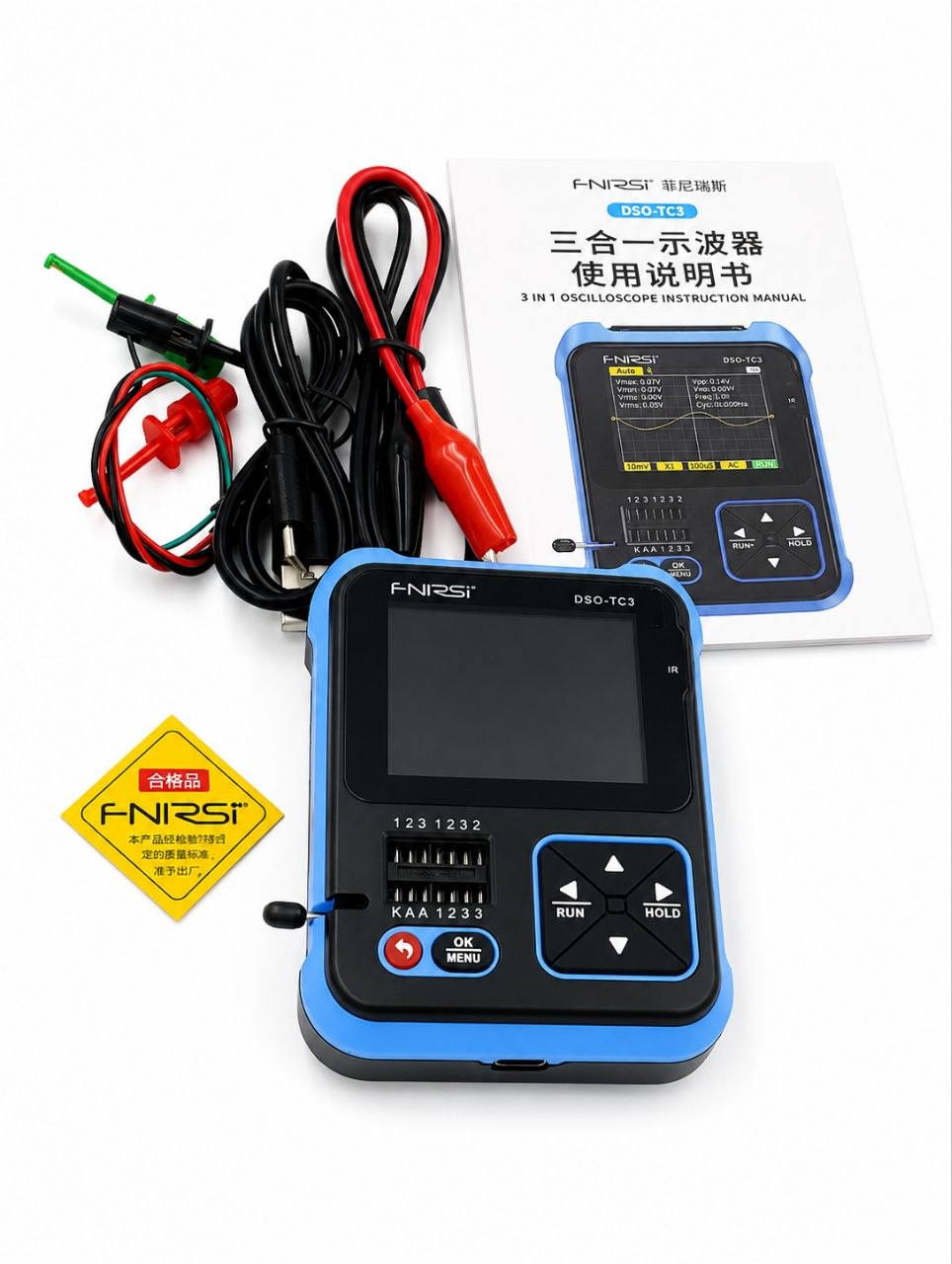

Комплектація

FNIRSI DSO-TC3

Осцилографічний щуп

Кабель USB Type-C

Тестові дроти

Інструкція користувача

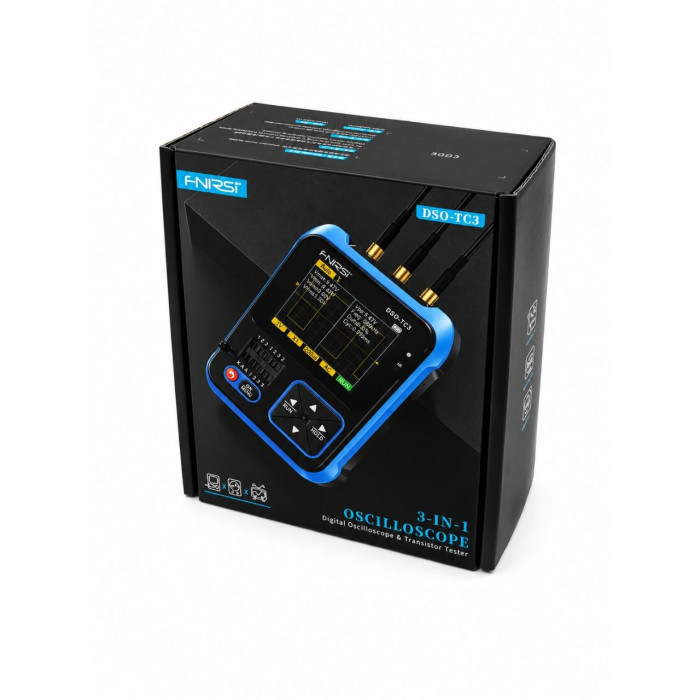

Заводська упаковка
